PROPÓSITO: Dibujar poligonales dentro de AutoCAD.
Los datos de entrada pueden suministrarse manualmente desde el teclado o desde un archivo creado en el editor Notepad® (Block de Notas) de Windows o en cualquier otro editor que produzca este tipo de archivos ASCII. Debe cuidarse que el orden de entrada de los vértices sea en forma circular, ya sea horaria o contra-horaria para evitar dibujar diagonales en vez de lados del polígono. En caso de que los datos provengan de un archivo la rutina reporta cualquier error encontrado y el número de línea donde se localiza el error.

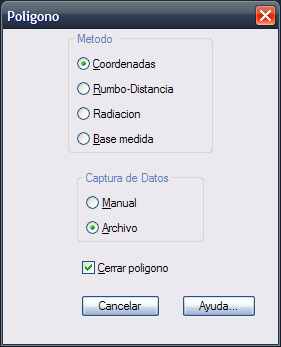

Caja de diálogo para dibujar polígonos.
Los cuatro métodos para dibujar un polígono son:
1. POR COORDENADAS: En la entrada de datos manual se suministra primero el valor de Y, luego el de X. En caso de escribirse un archivo, deben escribirse los valores Y-X por línea, separados por uno o más espacios.
Ejemplo: 135.45 152.35
NOTA: A partir de CivilCAD 5.0 se ha invertido el orden de entrada de datos X-Y a Y-X tanto manual como desde un archivo.
2. RUMBO-DISTANCIA: Manualmente se especifica primero la dirección (N, S, E, W, EN, NW, SE ó SW) luego distancia. Si se crea un archivo, se debe escribir Rumbo-Distancia por línea sin incluir símbolos de grados, minutos o segundos.
Ejemplo: N 12 20 6 E 10.25
3. RADIACION: También llamado Método de Puntos Visados. Se selecciona un punto inicial y manualmente se entra el azimut y distancia de cada vértice. En el archivo debe escribirse azimut-distancia de cada vértice por línea
Ejemplo: 12 20 6 10.25 (ver Fig. 13)
Fig. 13 Método de radiación
4. BASE MEDIDA: o intersección de visuales. En este método se conocen dos punto auxiliares y la distancia entre ellos. Desde el punto A y B se visan todos los vértices del polígono, y por relación de triángulos se deduce la posición de todos los vértices. Manualmente se indica un punto auxiliar cualquiera A y el rumbo-distancia del lado AB, luego se suministra el valor de azimut A-P y B-.P. En el archivo se debe escribir azimut A-P y azimut B-P por línea separados por uno o más espacios, sin símbolos de grados, minutos o segundos.
Ejemplo: 12 34 56 23 45 34
Fig. 14 Método de Base Medida
SUGERENCIAS:
- Para crear archivos ASCII seleccione la opción Editor de texto del menú principal
- Debe cuidarse que el orden de entrada de datos de los vértices sea en forma circular, ya sea horaria o contra-horaria para evitar dibujar diagonales en vez de lados del polígono
- Si desea dibujar un polígono por radiaciones múltiples o algún otro método no incluido en esta sección, puede utilizar la rutina para dibujar e importar puntos de CivilCAD y posteriormente unir los puntos con líneas o polilíneas.
- Para dibujar una poligonal abierta, desactive la opción Cerrar polígono de la caja de diálogo.
