PROPÓSITO: Generar secciones de terreno-proyecto teniendo definido el eje de proyecto o alineamiento con estaciones marcadas y la triangulación de terreno y proyecto.
SECUENCIA EN MENÚ:
Menú CivilCAD> Altimetría > Secciones > Terreno-Proyecto
SECUENCIA EN LÍNEA DE COMANDO:
Command: -SECTERP
Seleccione estaciones/Todas<T>:
Punto de inserción:
Al activar esta rutina, aparece la siguiente caja de diálogo:

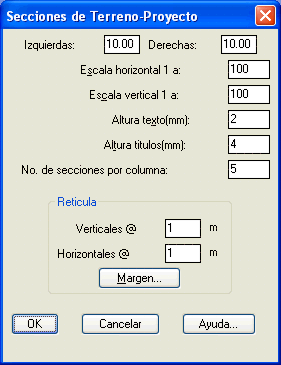

Caja de diálogo para generar secciones de terreno-proyecto.
El valor de izquierdas y derechas se toman en cuenta para establecer el límite de las secciones y retícula dibujadas.
Las secciones se dibujan de izquierda a derecha y de abajo hacia arriba, según el número de secciones por columna indicada.
La escala indicada se introduce automáticamente en cada sección dibujada para consulta posterior de algunas rutinas de CivilCAD.
El espaciado de líneas verticales y horizontales puede especificarse para incrementar o reducir el número de líneas que se dibujaran en la retícula.
Para obtener las secciones de terreno-proyecto deberá existir la triangulación de terreno y proyecto correspondiente, además de dibujar el eje de proyecto y las estaciones con la rutina correspondiente.
SUGERENCIAS:
- Para indicar la capa donde se encuentra la triangulación de terreno y la de proyecto se pueden modificar los valores CAPTRIT y CAPTRIP de CivilCAD con la rutina Cambiar Variables.
- Para cambiar el estilo y color de texto que utiliza esta rutina modifique los valores de las variables ESTEX, ESTIT, TEXTCLR y TITCLR de CivilCAD.
- Si desea cambiar el color de la línea de retícula y margen modifique los valores de las variables RETCLR, PUNTO3 y PUNTO4 de CivilCAD.
- El color y estilo de línea que utiliza esta rutina al dibujar secciones puede modificarse cambiando el valor de las variables SECTCLR, SECPCLR, SECTLIN y SECPLIN de CivilCAD.
