PROPÓSITO: Dibujar secciones de terreno o terreno-proyecto leyendo datos desde un archivo.
SECUENCIA EN MENÚ:
Menú CivilCAD> Altimetría > Secciones > Importar

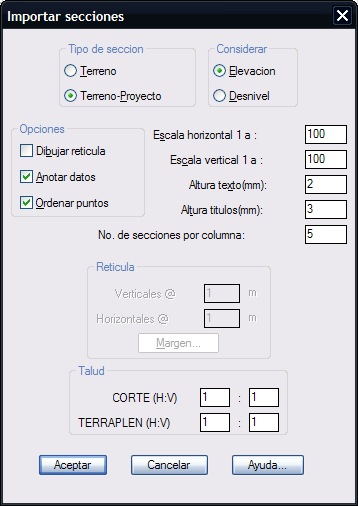

Al activar esta rutina, aparece la siguiente caja de diálogo:
El archivo de datos puede prepararse en el editor de texto Notepad o el Wordpad de Windows, hoja de cálculo (Excel) o en cualquier otro procesador que tenga la capacidad de guardar los archivos como texto (ASCII). Primero deberá anotar la estación, en la siguiente línea la elevación sobre el alineamiento y en las líneas restantes las distancias izquierdas y derechas con su correspondiente elevación o desnivel.
Ejemplo:
13+500 ESTACION
0.0 564.23 ELEVACION AL CENTRO
-6.32 563.25 OFFSET-ELEVACION /OFFSET-DESNIVEL
-7.85 561.25
5.25 550.23
8.27 548.26
13+520
0.0 570.26
5.25 565.42
4.75 563.25
-7.58 566.32
-5.23 564.23
No es necesario que las columnas de datos estén alineadas pero se recomienda que lo estén para revisar los datos con mayor facilidad. Los datos de derechas e izquierdas pueden anotarse en cualquier orden (primero derechas, luego izquierdas o viceversa). Las distancias izquierdas se consideran negativas y derechas positivas.
NOTA: Si prepara el archivo anotando la diferencia de elevación o desnivel respecto al centro de sección en lugar de elevación, deberá seleccionar la opción Considerar desnivel.
Las escalas indicadas se introducen automáticamente en cada sección dibujada para consulta posterior de algunas rutinas de CivilCAD. Según la escala horizontal de sección indicada se calcula la conversión de la altura de texto y títulos en unidades de dibujo.
Las secciones se dibujan de izquierda a derecha y de abajo hacia arriba, según el número de secciones por columna indicada.
El espaciado de líneas verticales y horizontales puede modificarse para incrementar o reducir el número de líneas que se dibujarán.
Los márgenes izquierdo, derecho, superior e inferior pueden modificarse para establecer la extensión de la retícula.
En caso de importarse secciones de terreno-proyecto puede especificarse el talud correspondiente en corte y terraplén para que aparezcan en el dibujo de secciones generadas.
SUGERENCIAS:
- Para cambiar el estilo y color de texto que utiliza esta rutina modifique los valores de las variables ESTEX, ESTIT, TEXTCLR y TITCLR de CivilCAD.
- Si desea cambiar el color de la línea de retícula y margen modifique los valores de las variables RETCLR, PUNTO3 y PUNTO4 de CivilCAD.
- El color y estilo de línea que utiliza esta rutina al dibujar secciones puede modificarse cambiando el valor de las variables SECTCLR, SECPCLR, SECTLIN y SECPLIN de CivilCAD.
- Verifique que el total de secciones válidas reportadas por el programa corresponda al número de secciones que contiene el archivo correspondiente.
