PROPÓSITO: Anotar datos en secciones de terreno y/o proyecto en forma automática o manual.
SECUENCIA EN MENÚ:
Menú CivilCAD> Altimetría > Secciones > Anotar
SECUENCIA EN LÍNEA DE COMANDO:
Command: -ANOTSEC

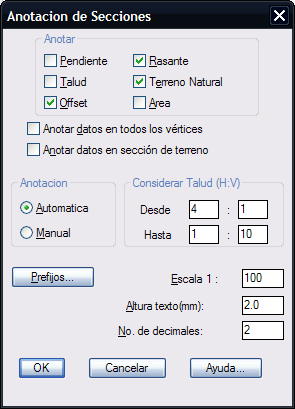

Al activar esta rutina, aparece la siguiente caja de diálogo:
Los datos que pueden anotarse manual o automáticamente son: pendiente, talud, offset, rasante, elevación de terreno natural y área. Se puede especificar un rango de valores para considerar la pendiente como talud, indicando la relación horizontal/vertical. Los prefijos que se anteponen a los datos anotados pueden modificarse en la caja de diálogo correspondiente. Según la escala de sección indicada se calcula la conversión de la altura de texto y títulos en milímetros. La cantidad de decimales que aparecerán en los datos se indica en la casilla correspondiente.
SUGERENCIAS:
- Puede seleccionar las secciones a anotar por medio de una ventana de selección sin importar incluir otros elementos, ya que le programa filtra de la selección las secciones válidas.
- Si las secciones de terreno y proyecto no fueron dibujadas con CivilCAD, deberá utilizar la rutina para convertirlas primero (Altimetría > Secciones > Terreno Convertir).
- Si desea cambiar el color y estilo de texto que esta rutina utiliza al anotar secciones, modifique el valor de las variables TEXTCLR y ESTEX de CivilCAD respectivamente.
