PROPÓSITO: Indicar cotas piezométricas, de rasante y carga disponible en metros de columna de agua en nodos.
SECUENCIA EN MENÚ:
Menú CivilCAD> Módulos> Redes de agua potable> Nodos> Anotar cotas
SECUENCIA EN LÍNEA DE COMANDO:
Command: -ANOTCOT
Seleccione sistema de tuberías:
Seleccionar/Todos<T>:
Altura de texto(mm)<2.0000>:
Número de decimales<2>:

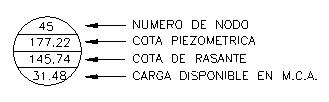

Después de terminar la rutina, aparecerá el siguiente símbolo al lado derecho inferior de cada nodo seleccionado:
En caso de no haberse utilizado previamente la rutina para calcular redes de agua potable, aparecerá una raya horizontal en lugar de los valores de cota piezométrica y carga disponible.
SUGERENCIAS:
- Puede correr de nuevo esta rutina indicando una altura de texto diferente para modificar el tamaño del círculo que envuelve las anotaciones.
- Puede modificar los valores de las variables de CivilCAD TEXTCLR, PUNTO1 y ESTEX para modificar el color y estilo de texto que utilizará esta rutina al generar las anotaciones.
