PROPÓSITO: Insertar bloques de dibujo para ilustrar detalles de métodos y procedimientos constructivos.
SECUENCIA EN MENÚ:
Menú CivilCAD> Módulos> Redes de agua potable> Insertar detalle.
SECUENCIA EN LÍNEA DE COMANDO:
Command: -INSDET
Factor de escala<1.0000>:
Punto de inserción:
Rotación:
Después de activar la rutina, aparecerá la siguiente caja de diálogo:

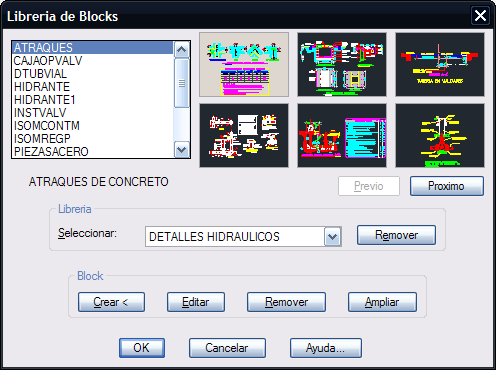

Caja de diálogo para insertar detalles hidráulicos
SUGERENCIAS:
- Puede agregar o eliminar detalles hidráulicos a la librería. Refiérase al comando para insertar blocks (CivilCAD Utilerías Blocks...) para una descripción detallada del procedimiento.
