Este módulo se encuentra disponible en el módulo adicional "Módulo de Agua Potable y Alcantarillado" que se autoriza mediante la activación en una licencia adicional tipo USB o mediante clave permanente. Los módulos adicionales CivilCAD (Agua Potable, Alcantarillado y Carreteras SCT) se utilizan en conjunto con el Módulo Topográfico Básico de CivilCAD.

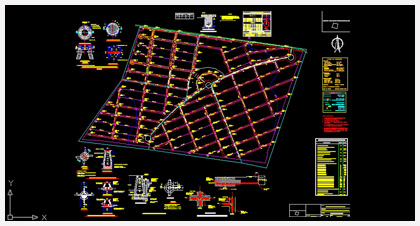

Proyecto de Redes de Alcantarillado
Este módulo tiene las siguientes capacidades y características:
- Reconoce redes de alcantarillado dibujadas con líneas, insertando símbolo de pozo de visita en vértices, con la opción de indicar el tipo de línea, capa y color.
- Dirección de flujo automática o manual. La dirección del flujo en tuberías se establece de acuerdo a la rasante indicada en pozos de visita o se puede indicar manualmente.
- Las curvas sanitarias en la plantilla de los pozos se dibuja automáticamente de acuerdo a la dirección del flujo de las tuberías.
- Cotas de terreno, símbolos y adosada. Anota cotas de terreno, clave, plantilla y profundidad en pozos de visita, longitud-pendiente-diámetro en tuberías y símbolos de caída libre y adosada con las respectivas cotas clave.
- Calcula distribución de población. Puede calcular la distribución de población de proyecto proporcionalmente a la longitud, unidades drenadas o área tributaria acumulada en tramos.
- Calcula diámetro y pendiente en tuberías, además de gasto mínimo, medio y máximo previsto pudiéndose considerar pérdidas por conexiones erradas e infiltración.
- Velocidad y tirantes, mínimos y máximos. Obtiene velocidades y tirantes (espejo de agua) mínimos y máximos a partir de la de la relación de gasto, velocidades y tirantes.
- Calcula volúmenes de excavación, plantilla y relleno de acuerdo al diámetro y profundidad media de las tuberías.
- Cuenta con un editor gráfico de perfiles donde se pueden modificar cotas de terreno, clave y batea además de longitud, pendiente y diámetro en tuberías. Opcionalmente se puede generar el dibujo de perfiles en AutoCAD indicando escala vertical y horizontal.
- Genera una tabla de cálculo con los resultados obtenidos y datos generales de proyecto. Esta tabla se muestra en la hoja de cálculo incluida en CivilCAD, y puede ser exportada a Excel o texto delimitado por comas.
- Ha sido programado utilizando lenguaje ARX/Visual Lisp, resultando un procesamiento de datos más rápido y eficiente.
- Puede procesar un número ilimitado de nodos y tramos de tuberías.
- Cuenta con una librería de detalles sanitarios y simbología para insertarse en los planos ejecutivos.
Si desea activar este módulo, deberá adquirir la clave de autorización correspondiente en nuestra página Web www.arqcom.com.mx o contactando directamente al departamento de soporte técnico al correo soporte@arqcom.com.mx
A continuación se describen a detalle las rutinas de este módulo, según la secuencia en la que aparecen en el menú de CivilCAD.
