PROPÓSITO: Generar una gráfica con datos de bombeo, sobre-elevaciones y cadenamientos para visualizar el comportamiento de los bordes izquierdo y derecho de la calzada dentro de curvas horizontales.
SECUENCIA EN MENÚ:
Menú CivilCAD> Módulos> Carreteras SCT > Curvas horizontales> Gráfica de sobre-elevaciones
SECUENCIA EN LÍNEA DE COMANDO:
Command: -GRAFSELEV
Escala de impresión 1 a <1000.0>:
Indique punto de inserción:

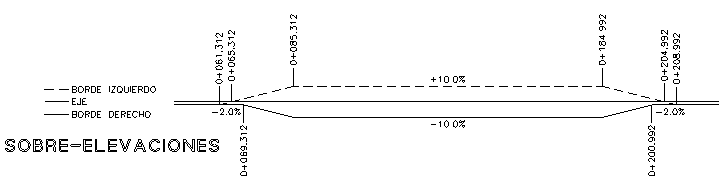

Ejemplo de gráfica de sobre-elevación generada
Elementos de la gráfica de sobre-elevaciones
SUGERENCIAS:
- Modifique el valor de las variables PUNTO1, PUNTO2, PUNTO4, PUNTO6 de CivilCAD para modificar el color con que se dibujan las líneas de cadenamiento, eje, borde derecho e izquierdo de la gráfica respectivamente.
- Modifique el valor de las variables ESTIT y ESTEX de CivilCAD para modificar el estilo de letra que utiliza esta rutina al anotar títulos y datos respectivamente.
- Indique el punto de inserción alineado verticalmente con el inicio de gráficas de curvas y sobreanchos existentes para comparar con más facilidad la relación de los diferentes datos de curvas.
