PROPÓSITO: Generar una gráfica para visualizar el comportamiento del ensanchamiento en el borde interior de las curvas horizontales.
SECUENCIA EN MENÚ:
Menú CivilCAD> Módulos> Carreteras SCT> Curvas horizontales> Gráfica de sobreanchos
SECUENCIA EN LÍNEA DE COMANDO:
Command: -GRAFSAC
Escala de impresión 1 a <1000.0>:
Indique punto de inserción:

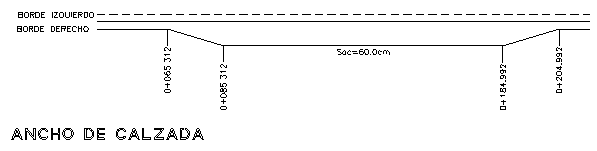

Ejemplo de gráfica de sobreanchos generada

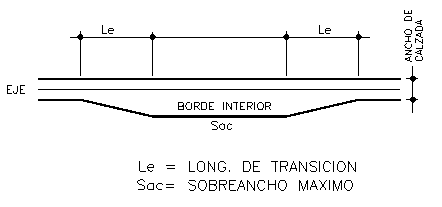

Elementos de la gráfica de sobreanchos
SUGERENCIAS:
- Modifique el valor de las variables PUNTO1, PUNTO2, PUNTO4, PUNTO6 de CivilCAD para modificar el color con que se dibujan las líneas de cadenamiento, eje, borde derecho e izquierdo de la gráfica respectivamente.
- Modifique el valor de las variables ESTIT y ESTEX de CivilCAD para modificar el estilo de letra que utiliza esta rutina al anotar títulos y datos respectivamente.
- Indique el punto de inserción alineado verticalmente con el inicio de gráficas de curvas y sobre-elevaciones existentes para comparar con más facilidad la relación de los diferentes datos de curvas.
