PROPÓSITO: Exportar polilíneas, líneas y arcos dibujados en programa CAD a Google Earth conservando el color con el que fueron dibujados o seleccionando un color específico, opcionalmente indicando un porcentaje de opacidad y offset de desplazamiento horizontal y vertical para ajustar la posición de los objetos exportados.
Al terminar este comando se abrirá Google Earth haciendo un acercamiento al lugar donde se localiza el grupo de polígonos exportados.
SECUENCIA EN MENÚ:
Menú CivilCAD> Módulos > Interfase Google Earth > Polígonos >Exportar a Google Earth > Terreno/Proyecto
SECUENCIA EN LÍNEA DE COMANDO:
Command: -EXPOLGE
VIDEO TUTORIAL:
http://www.youtube.com/watch?v=xib8T_SHQhw

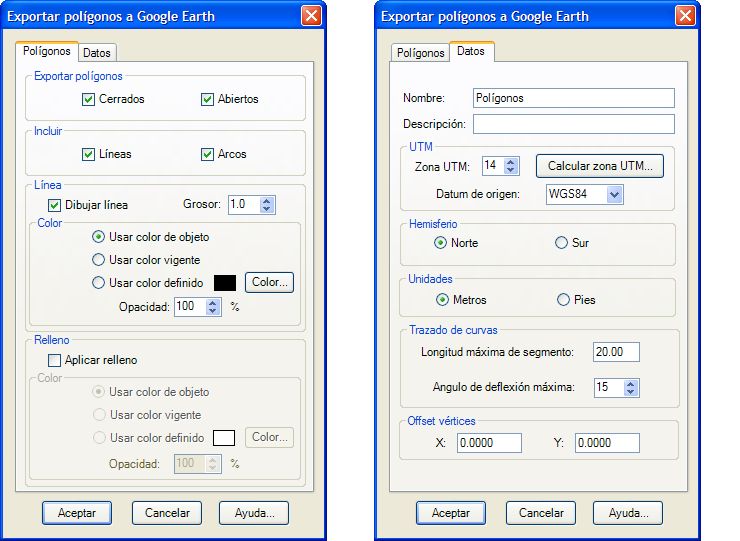

Caja de diálogo para exportar polígonos a Google Earth
1. Tipo de polígonos: Las polilíneas cerradas seleccionadas en programa CAD será exportadas a Google Earth como polígonos. Las polilíneas abiertas, líneas y arcos seleccionados serán exportados como rutas a Google Earth.
2. Incluir líneas o arcos: Además de polilíneas abiertas y cerradas se pueden exportar líneas y arcos seleccionados en AutoCAD hacia Google Earth.
3. Línea:
- Dibujar línea. Se puede desactivar esta opción al exportar polilíneas cerradas con relleno a Google Earth sin dibujar la línea de contorno. Todos los demás objetos (polilíneas abiertas, líneas y arcos) se exportan con línea continua por default
- Grosor. Se aplica al contorno de polígonos o línea con que se dibujan las rutas que representan los objetos exportados en Google Earth.
- Color. El polígono o ruta que representa al objeto exportado en Google Earth puede tomar el color del punto seleccionado, el color vigente en AutoCAD o un color definido por el usuario.
- Opacidad. Se puede indicar un valor entre cero (completamente transparente hasta 100 (completamente opaco) para el símbolo de punto.
4. Relleno:
- Aplicar relleno. Se puede aplicar un relleno al polígono que representará la polilínea cerrada en Google Earth.
- Color. El relleno de polígono en Google Earth puede tomar el color de la polilínea cerrada, el color vigente en AutoCAD o un color definido por el usuario.
- Opacidad. Se puede indicar un valor entre cero (completamente transparente) hasta 100 (completamente opaco) para relleno del polígono.
5. Nombre y descripción del grupo de polígonos. Se mostrarán como propiedades de la carpeta que contendrá los polígonos exportados en Google Earth
6. Zona UTM y datum: La zona UTM deberá corresponder al lugar donde se encuentra el polígono. Si no se conoce la zona UTM se puede calcular proporcionando un valor aproximado de la coordenada geográfica de longitud en la que se encuentra el polígono. El datum que se usó para calcular las coordenadas UTM del polígono deberá corresponder con el datum seleccionado, que puede ser WGS84, NAD27 ó NAD83. CivilCAD utiliza el datum WGS84 como default al calcular coordenadas UTM.
7. Hemisferio: Puede ser norte o sur tomando como referencia la línea del ecuador.
8. Unidades: Si se especifican unidades en metros el factor de conversión será la unidad, si se especifican pies el factor de conversión utilizado para distancias será de 0.304800609601219
9. Trazado de curvas: Los segmentos curvos son exportados a Google Earth como una sucesión de segmento rectos. Especificando una longitud y deflexión máxima de segmento se puede controlar la suavidad con la que las curvas serán dibujadas en Google Earth.
10. Offset en XY: Para ajustar la posición del grupo de puntos exportados se pueden indicar distancias positivas o negativas que se adicionarán a cada una de las coordenadas XY de los puntos exportados.
SUGERENCIAS:
- Si no conoce la zona UTM del lugar puede seleccionar el botón 'Calcular zona UTM' indicando un valor aproximado de la coordenada geográfica de longitud del lugar. Este valor puede ingresarse en grados, minutos y segundos o en grados decimales.
- Si desea que la información de polígonos exportados se guarde de manera permanente en el archivo KML default de Google Earth deberá seleccionar con el botón derecho del ratón el nodo de la carpeta de puntos correspondiente y seleccionar del menú 'Guardar en Mis Lugares'
- Haciendo un doble clic sobre el nodo que representa la carpeta del grupo de polígonos en Google Earth se reestablece la vista inicial del grupo de polígonos.
