PROPÓSITO: Introducir datos en lotificación como número de lote, manzana y tipo de uso o destino.
SECUENCIA EN MENÚ:
Menú CivilCAD> Reportes > Indicar > Lotificación
SECUENCIA EN LÍNEA DE COMANDO:
Command: -LOTIF
Al activar la rutina, aparece una caja de diálogo (Fig. 19).

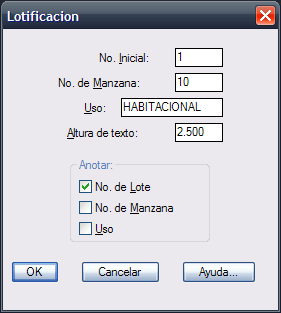

Fig. 19: Caja de diálogo para indicar lotificación.
El número inicial es el que se toma como base para el incremento de numeración de lotificación. Se puede especificar el número de manzana y tipo de uso, además de datos visibles a anotar en el polígono como número de lote, manzana y uso. Al terminar de proporcionar datos y opciones, aparece lo siguiente en la línea de comando:
Command: <Indique punto interior>/Trazar/
/lote/Manzana/Uso/Rotacion/
/Deshacer:
Se indica cualquier punto dentro del lote o se elige la opción Trazar para seleccionar los lados del polígono y poder calcular intersecciones y definir el contorno. El número de lote, manzana, tipo de uso y ángulo de rotación se puede reespecificar en cualquier momento antes de indicar un lote.
NOTA: El programa utiliza el comando BPOLY de AutoCAD para calcular contornos. Algunas veces este comando no localiza el perímetro al señalar un punto dentro de un área cerrada, especialmente cuando las coordenadas de los vértices son muy altas o existen varios lados curvos. En ese caso se deberá indicar el vértice inicial o utilizar la opción Trazar de CivilCAD.
SUGERENCIAS:
- En caso de que el área no se encuentre totalmente cerrada o el programa no pueda crear el perímetro del lote al indicar un punto dentro del área, utilice la opción “Trazar” para calcular intersecciones y cerrar el polígono.
- Para cambiar la información en un lote ya definido, borre el contorno y vuélvalo a indicar con los nuevos datos.
- Entre mas objetos existan en pantalla, mayor será el tiempo para reconocer el perímetro de un área, por lo que se recomienda hacer un zoom de acercamiento antes de indicar lotificaciones. Se puede usar el comando ZOOM y PAN de AutoCAD sin necesidad de cancelar la rutina si se preceden con una apóstrofe (‘ZOOM ,‘PAN) o si se seleccionan del menú superior.
