PROPÓSITO: Insertar en forma automática o manual en los vértices y centros de curva de lotificaciones.
SECUENCIA EN MENÚ:
Menú CivilCAD> Reportes > Indicar > Puntos
SECUENCIA EN LÍNEA DE COMANDO:
Command: -INSPUNTO

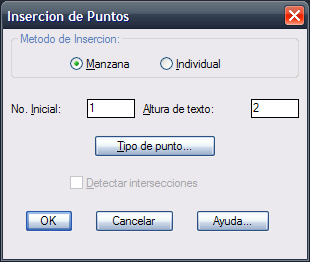

Fig. 20: Caja de diálogo para insertar puntos.
La inserción de puntos puede ser por manzana o individual. Si se selecciona el método por manzana, el programa automáticamente la localiza e inserta puntos por cada intersección y centro de curva. El número inicial es el que se toma como base para incrementar la numeración de puntos. Se puede indicar también claves en vez de números para los puntos. En la casilla de altura de texto aparece el valor por defecto, el cual se puede editar si se desea.
Al seleccionar el botón Tipo de punto se abre otra caja de diálogo donde se puede modificar la altura y tipo de punto a insertar.
Después de proporcionar los datos y terminar la caja de diálogo, aparece lo siguiente en la línea de comando si se eligió el método de selección por manzana:
Command: Angulo de rotación de texto <0>:
Se puede indicar la rotación señalando dos puntos en pantalla o dando un valor desde el teclado.
Command: <No. de manzana>/Todas:
Si se selecciona la opción Todas se insertan puntos en las manzanas que se encuentren definidas.
Si se selecciona el método individual, aparece lo siguiente:
Command: <Indique punto>/Objetos:
Al indicar cada punto se tiene que proporcionar su número o clave. El programa informa en caso de que se encuentre otro punto en esa misma posición. Si se seleccionan objetos, el programa inserta puntos por cada intersección, vértice y centro de curva tomando como base el número inicial.
SUGERENCIAS:
- Si los polígonos u objetos seleccionados se tocan solo por los vértices y no hay intersecciones sobre sus lados, es conveniente desactivar el botón Detectar intersecciones para hacer mas rápida la inserción de puntos.
- Para cambiar la clave o número de un punto ya definido, bórrelo y vuélvalo a insertar utilizando el método de inserción individual con el nuevo dato.
