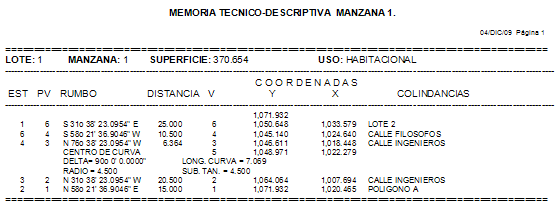

PROPÓSITO: Generar archivos ASCII con datos de número de lote, manzana, colindancias, estación, punto visado, rumbo, distancia, coordenadas y superficie de cada lote definido. Esta rutina produce una combinación de memoria descriptiva y técnica de cada lote por hoja.
SECUENCIA EN MENÚ:
Menú CivilCAD> Reportes > Generar Reportes > Memoria Descriptiva-Técnica
SECUENCIA EN LÍNEA DE COMANDO:
Command: -MEMODT
Aparece la siguiente caja de diálogo:

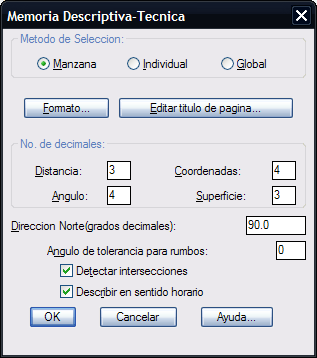

Fig. 25: Caja de diálogo para generar memoria descriptiva-técnica.
Método de selección:
El método de selección puede ser por manzana, individual (seleccionando uno o más lotes) o global por todos los lotes definidos.
Formato:
Se abre otra caja de diálogo donde se puede modificar el número de líneas por hoja y el número de espacios para el margen izquierdo. También se puede especificar si se desea imprimir el encabezado en cada hoja, el nombre del archivo, número de página, fecha, hora y si se imprime el reporte al terminar.
Editar título de página:
Entra automáticamente al editor de texto donde se podrán hacer los cambios necesarios al título que aparecerá en cada hoja del reporte.
Ángulo de tolerancia para rumbos:
El ángulo de tolerancia es la desviación que acepta el programa para considerar el rumbo como verdadero norte, sur este u oeste. Este valor puede ser entre 0 y 45 grados.
Al terminar la caja de diálogo aparece otra donde se escribe el nombre que va a tener el archivo generado. Se puede especificar cualquier nombre mientras tenga ocho caracteres válidos y extensión opcional hasta 3 caracteres.
SUGERENCIAS:
- Para producir reportes de memorias descriptivas-técnicas deben estar definidas las colindancias, la lotificación y los puntos geométricos con la opción Indicar colindancia, Indicar lotificación e Indicar puntos geométricos del menú principal.
- Si desea hacer cambios al archivo generado active la opción “Editar reporte” del menú principal.
- Seleccione la opción Search (Buscar) del editor de texto dentro del archivo generado para encontrar signos de interrogación y localizar colindancias y puntos desconocidos.
- Para modificar los valores por defecto de número de coordenadas para distancia, coordenadas, ángulo y superficie que aparecen al iniciar la caja de diálogo, modifique las variables DISPREC, COORPREC, ANGPREC Y SUPPREC de CivilCAD respectivamente utilizando la opción Modificar variable.
- Para obtener solo rumbos al norte, sur este y oeste especifique un ángulo de tolerancia de 45 grados.
- Si no hay intersecciones sobre los lados de cada lote, es conveniente desactivar la opción Detectar intersecciones para reducir el tiempo de procesamiento de datos.
- Se pueden escoger lotes a reportar utilizando una ventana de selección sin importar que se incluyan otros objetos, ya que el programa reconoce solamente lotes definidos por CivilCAD .
- Puede editar el archivo producido en cualquier procesador que acepte archivos ASCII como Word®, Write® o el editor Notepad® (Block de Notas®) de Windows®.
