PROPÓSITO: Leer archivos para extraer la información necesaria y dibujarlos automáticamente en AutoCAD.
SECUENCIA EN MENÚ:
Menú CivilCAD> Puntos > Terreno/Proyecto > Importar
SECUENCIA EN LÍNEA DE COMANDO:
TERRENO
Command: -IMPUNTO
PROYECTO
Command: -IMPUNTP
Al activar esta rutina aparece una caja de diálogo (Fig. 1):

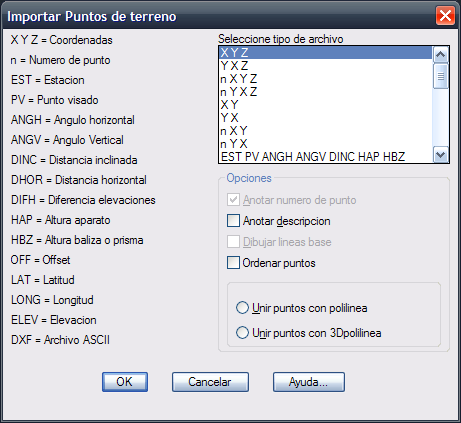

Fig. 1 Caja de diálogo para importar puntos
Para importar un archivo de puntos debe conocerse el orden en que aparecen los datos por línea. En caso de tener duda, se puede examinar el archivo con la opción Editor de texto de CivilCAD. También se puede generar un archivo en el editor con los datos de libreta de campo.
Los datos se pueden separar con espacios o cualquier símbolo excepto puntos, letras y números. Por ejemplo, los siguientes formatos son validos para indicar datos de estación, punto visado, ángulo horizontal, vertical, distancia inclinada, altura de aparato y baliza (EST PV ANGV ANGH DINC HAP HBZ) utilizado en el método por radiación:
1-2 88 06 15 52 23 12 12.35 1.20 1.50 L.P.
1-2 88*6*15 52*23*12 12.35 1.20 1.50 L.P.
Los ángulos derechos se consideran medidos en el sentido de las manecillas del reloj, e izquierdo en el caso contrario. Para especificar ángulos derechos deben proporcionarse valores positivos y negativos en caso contrario. Los ángulos verticales se consideran medidos a partir de una vertical directamente arriba del tránsito o aparato de medición. Las líneas base son las líneas entre las estaciones que se tomaron en cuenta para hacer la medición de ángulos y distancias. La altura de baliza y aparato se utilizan para calcular la elevación en el punto medido. Para importar los puntos se debe definir además las coordenadas y azimut del lado inicial al empezar la rutina. El archivo LEVANT01.DAT localizado en el directorio CIVILCAD contiene un ejemplo con los datos de un levantamiento real.
Cualquier información después del último dato es considerada como descripción del punto. No es necesario alinear las columnas de datos, pero se recomienda hacerlo para facilitar la revisión de datos antes de importar los puntos.
Es recomendable definir escala y altura de texto con las rutinas correspondientes si se selecciona anotar datos en puntos. Estos datos también pueden ser anotados posteriormente con la rutina Anotar o Cambiar en la sección Puntos del menú lateral o superior de CivilCAD. Para cambiar el estilo y color de texto que utiliza esta rutina, modifique los valores de las variables ESTEX y PUNTOEST con la opción Cambiar Variables de CivilCAD.
NOTA: CivilCAD puede leer archivos de nivelación de perfiles a lo largo de un eje o alineamiento (formato EST OFF DVER ó EST OFF ELEV). Primero deberá anotar la estación, en la siguiente línea la elevación sobre el alineamiento y en las líneas restantes las distancias izquierdas y derechas con su correspondiente elevación o desnivel.
Ejemplo:
13+500 ESTACION
0.0 564.23ELEVACION AL CENTRO
-6.32 563.25OFFSET-ELEVACION
-7.85 561.25
5.25 550.23
8.27 548.26
13+520
0.0 570.26
5.25 565.42
4.75 563.25
-7.58 566.32
-5.23 564.23
Este archivo puede prepararse en el editor MSDOS®, Notepad (Block de Notas) o el Wordpad de Windows o en cualquier procesador u hoja de cálculo (Excel) o en cualquier otro procesador que tenga la capacidad de guardar los archivos como texto (ASCII). No es necesario que las columnas de datos estén alineadas pero se recomienda que lo estén para revisar los datos con mayor facilidad. Los datos de derechas e izquierdas pueden anotarse en cualquier orden (primero derechas, luego izquierdas o viceversa). Las distancias izquierdas se consideran negativas y derechas positivas.
CivilCAD lee archivos con datos de latitud, longitud y elevación o altitud. Por ejemplo, utilizando el formato de importación LAT LON ELEV el archivo deberá tener la siguiente información por línea:
115 24 52.36 35 15 14.23 465.23
Se pueden separar los grados, minutos y segundos con un espacio o con cualquier símbolo que no sea letra, número o punto.
