El módulo opcional de cálculo de redes de alcantarillado tiene las siguientes capacidades y características:
- Reconoce redes de alcantarillado dibujadas con líneas, insertando símbolo de pozo de visita en vértices, con la opción de indicar el tipo de línea, capa y color.
- La dirección del flujo en tuberías se establece de acuerdo a la rasante indicada en pozos de visita o se puede indicar manualmente.
- Las curvas sanitarias en la plantilla de los pozos se dibuja automáticamente de acuerdo a la dirección del flujo de las tuberías.
- Anota cotas de terreno, clave, plantilla y profundidad en pozos de visita, longitud-pendiente-diámetro en tuberías y símbolos de caída libre y adosada con las respectivas cotas clave.
- Puede calcular la distribución de población de proyecto proporcionalmente a la longitud, unidades drenadas o área tributaria acumulada en tramos.
- Calcula diámetro y pendiente en tuberías, además de gasto mínimo, medio y máximo previsto pudiéndose considerar pérdidas por conexiones erradas e infiltración.
- Obtiene velocidades y tirantes (espejo de agua) mínimos y máximos a partir de la de la relación de gasto, velocidades y tirantes.
- Calcula volúmenes de excavación, plantilla y relleno de acuerdo al diámetro y profundidad media de las tuberías.
- Cuenta con un editor gráfico de perfiles donde se pueden modificar cotas de terreno, clave y batea además de longitud, pendiente y diámetro en tuberías. Opcionalmente se puede generar el dibujo de perfiles en AutoCAD indicando escala vertical y horizontal.
- Genera una tabla de cálculo con los resultados obtenidos y datos generales de proyecto. Esta tabla se muestra en la hoja de cálculo de SpreadsheetGear Workbook Designer incluido en CivilCAD, y puede ser exportada a Excel o texto delimitado por comas.
- Ha sido programado utilizando lenguaje ARX/Visual Lisp, resultando un procesamiento de datos más rápido y eficiente.
- Puede procesar un número ilimitado de nodos y tramos de tuberías.
- Cuenta con una librería de detalles sanitarios y simbología para insertarse en los planos ejecutivos.
Si desea activar este módulo, deberá adquirir la clave de autorización correspondiente en nuestra página Web www.arqcom.com.mx o contactando directamente al departamento de soporte técnico.
Los pasos básicos para generar el cálculo de redes de alcantarillado son los siguientes:
- Establecer la escala y límites de dibujo con la rutina CivilCAD > Preparar hoja.
- Trazar la red utilizando el comando LINE (LINEA) de AutoCAD.
- Utilizar la rutina para reconocer redes de alcantarillado (CivilCAD > Módulos > Redes de Alcantarillado > Circuitos > Reconocer) seleccionando las líneas dibujadas.
- Numerar pozos de visita con la rutina Pozos de visita Numerar.
- Indicar rasante de pozos de visita con la rutina Pozos de Visita > Rasante > Indicar.
- Verificar e indicar la dirección de flujo en tuberías con la rutina Tuberías > Indicar > Flujo.
- Indicar cabezas de atarjea de acuerdo a proyecto.
- Introducir datos en tuberías en caso de ser necesario, como nombre de calle, coeficiente de rugosidad, área tributaria, comercial e industrial y unidades drenadas.
- Generar tabla de cálculo indicando datos de proyecto, método de distribución de población, parámetros de velocidad mínima y máxima, pendiente, tirante y profundidad mínima admisible.
- Modificar datos en el editor de perfiles en caso de que algunos datos en la tabla no cumplan con los parámetros de proyecto establecidos.
A continuación se propone un ejercicio para ilustrar el procedimiento básico para calcular redes de alcantarillado.
1. Utilice la rutina para preparar el área la hoja de trabajo (CivilCAD>Preparar hoja), aceptando los valores de escala 1:1000 y tamaño de hoja D.
2. Active el comando LINE (LINEA) de AutoCAD para dibujar la red de alcantarillado. Puede dibujar cualquier red, pero para el presente ejercicio ser propone una red simple como la siguiente (Fig. 1):
Fig. 1 Red de alcantarillado propuesta
No es necesario que la red se dibuje con líneas ortogonales o en ángulos exactos, solo hay que cuidar que las líneas se toquen por al menos uno de sus extremos.
3. Active la rutina para reconocer redes de alcantarillado (CivilCAD>Módulos>Redes de alcantarillado>Circuitos>Reconocer). Acepte los valores propuestos en la caja de diálogo (Fig. 2).

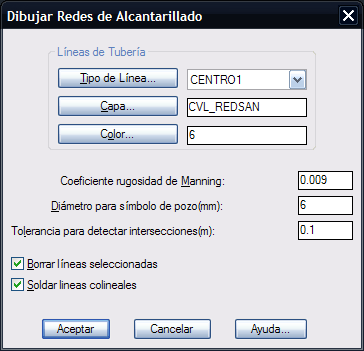

Fig. 2 Caja de diálogo para reconocer redes de alcantarillado
4. Utilice la rutina para numerar pozos de visita (CivilCAD>Módulos>Redes de alcantarillado>Pozos de visita>Numerar). Acepte los valores propuestos de
número inicial y altura de texto.
5. Indique rasante en pozos de visita con la rutina CivilCAD>Módulos>Redes de alcantarillado>Pozos de visita>Rasante>Indicar. Indique la elevación de
100 m para nodo inicial para el pozo en la esquina superior izquierda y elevaciones menores para pozos restantes para forzar el flujo hacia el pozo ubicado en la
esquina inferior derecha.
6. Utilice la rutina para verificar la dirección del flujo en tuberías. (Fig. 3).

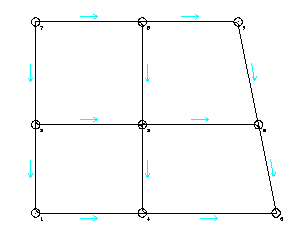

Fig. 3 Dirección de flujo en tuberías
7. Seleccione la rutina para indicar cabezas de atarjea (CivilCAD>Módulos>Redes de alcantarillado>Tuberías>Indicar>Cabeza de atarjea). La Fig. 4 muestra
la red de alcantarillado con las cabezas de atarjea indicadas.
Fig. 4 Red de alcantarillado con cabezas de atarjea indicadas
8. Utilice la rutina para generar la tabla de cálculo (Circuitos>Generar tabla de cálculo). Indique una población de proyecto de 1000 habitantes y dotación de agua potable de 300 lts/hab/día. Acepte los valores propuestos en la caja de diálogo, con el método de distribución de población proporcional a la longitud de los tramos (Fig. 5).

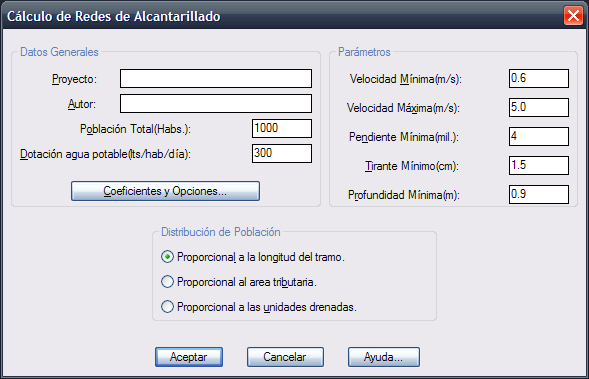

Fig. 5 Caja de diálogo para generar la tabla de cálculo de redes de alcantarillado
9. Después de un breve momento, deberá aparecer SpreadsheetGear Workbook Designer mostrando la tabla de cálculo con los resultados obtenidos (Fig. 6).
Utilice las flechas horizontales y verticales para revisar los resultados. En caso de que aparezcan números en rojo significa que el valor no cumple con alguno de los
parámetros admisibles de velocidad, pendiente y tirantes mínimo y máximo. En tal caso deberá utilizar modificar datos en el editor de perfiles (Fig. 7) y volver a
generar la tabla de cálculo.

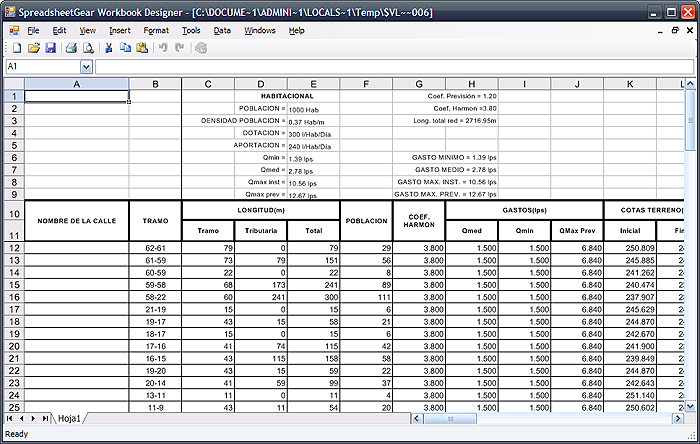

Fig. 6 SpreadsheetGear Workbook Designer mostrando la tabla de cálculo de redes de alcantarillado con los resultados finales

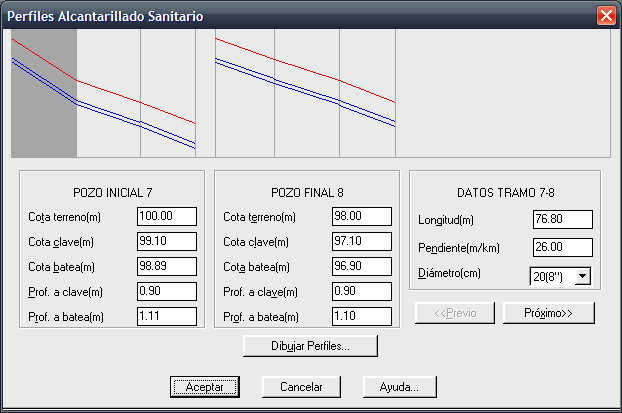

Fig. 7 Editor de perfiles
La Fig. 8 muestra la red de alcantarillado con los datos finales de longitud-pendiente-diámetro anotados en tuberías, cotas de rasante, plantilla y profundidad anotados en los pozos de visita.
Fig. 8 Datos finales anotados en tuberías y pozos de visita
SUGERENCIAS:
- Para una descripción más detallada de las rutinas y opciones disponibles, consulte la sección de referencia en este manual.
- Si desea cambiar la capa, color o tipo de línea de los elementos de la red, deberá modificar el valor de la variable PICKSTYLE de AutoCAD® a 0 (cero).
- Puede anotar cuadro de simbología y detalles sanitarios utilizando la rutina correspondiente (CivilCAD > Módulos > Redes de alcantarillado > Detalles sanitarios...)
